磁环，通常由铁、镍、钴等软磁性材料制成，是电子和电气设备中必不可少的元件。磁环通过闭合的磁路径产生磁场、传递磁能。质量的好坏直接决定设备性能。目前，生产企业针对磁环外壁在生产过程中可能产生的断开、多胶、裂纹、碰伤等加工缺陷检测主要依靠人眼。人工检测法判断标准因人而异，不同个体检测结果可能不一样。检测效率和可靠性不高。企业亟需全新检测方案在出厂前完成磁环质量筛查。经过多方对比，最终客户选择创视自动化磁环外壁外观检测方案。

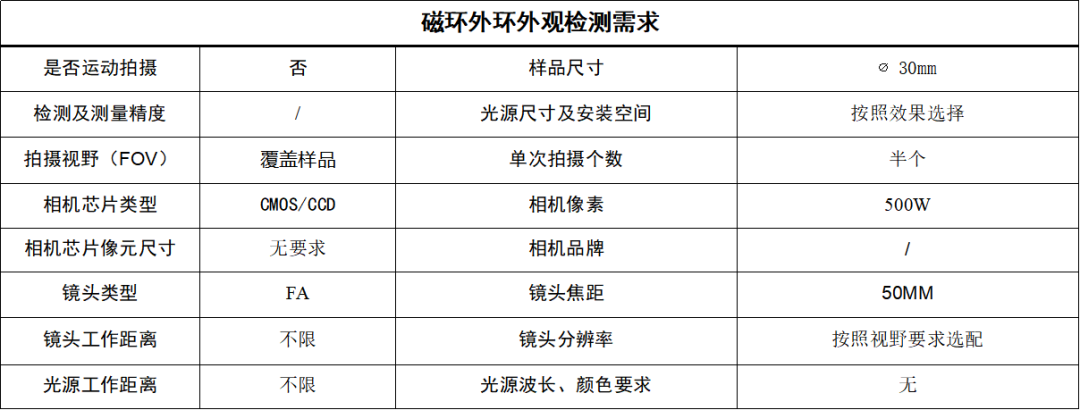

检测视野：根据客户产线定制，覆盖样品；
检测对象：∅30mm磁环；
检测缺陷：磁环外壁断开、多胶、裂纹、碰伤等加工缺陷；
最小瑕疵：1mm*1mm
缺陷标识：系统内显示当前缺陷类型及具体图像和信息；
1、相机：500W黑白相机；
2、镜头：50MM创视FA镜头；
3、光源：创视环形无影光源+数字控制器；
4、软件：创视专业软件CS-Vison2.0识别检测算法模块

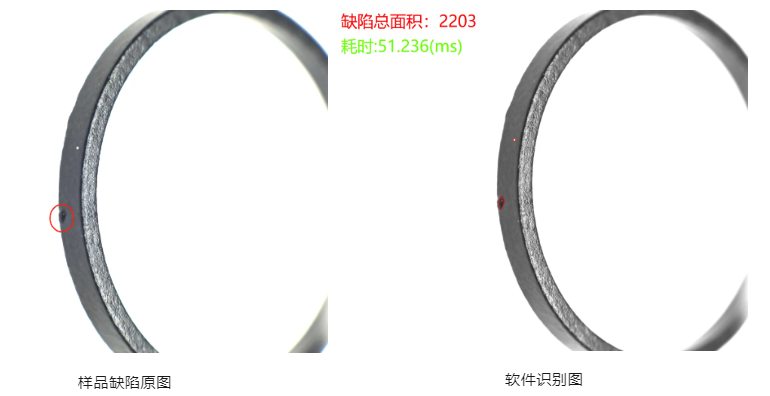

检测图片

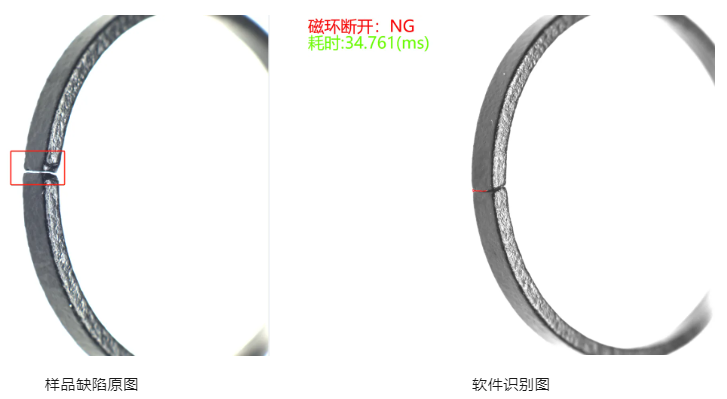

磁环断开
多胶
裂纹

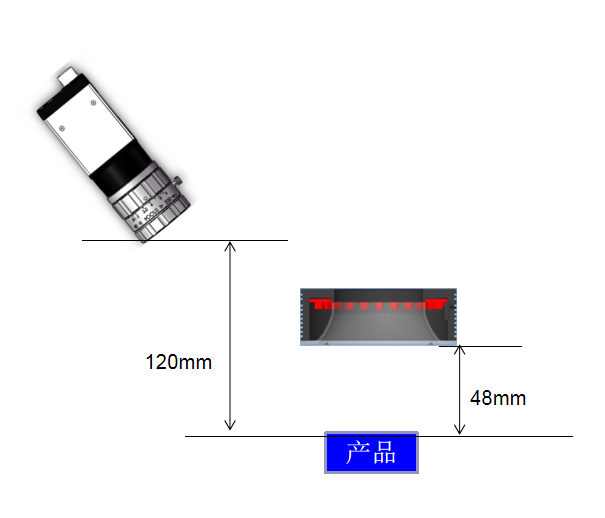

在整套磁环外壁外观检测方案中。采用面阵的方式，根据样品尺寸将50MM创视FA镜头及相机倾斜一定尺寸，一次可拍全磁环1/3的外壁。在光源部分，选择环形无影光源从产品上方照射，背景选用白色背景，两者结合突出缺陷对比度，达到检测目的。
该方案可以持续无间断检测！
