行业背景

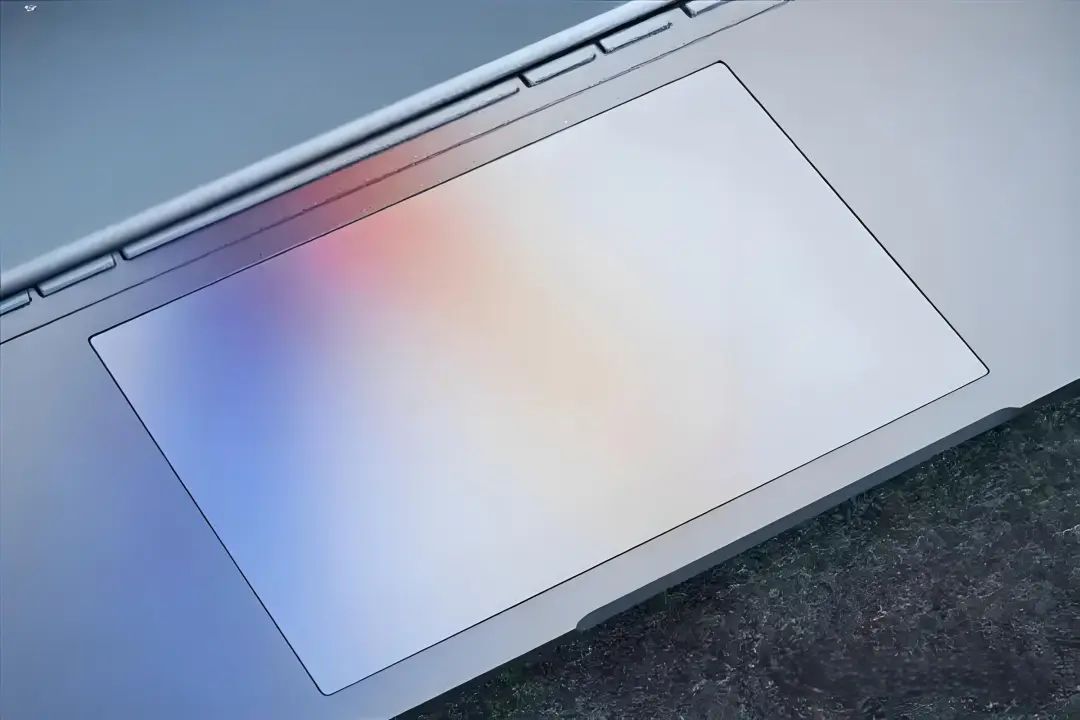

触摸板作为笔记本电脑上使用最为广泛的交互输入设备，生产工艺复杂，并且随着产品各类功能的开发，将导入更多工序。不同功能的开发将导入更多工序，由此，对触摸屏外观检测提出更高技术要求也成为必然趋势。因为产品本身特性，在产品良率检测的环节存在人工成本过高、人眼检测局限性导致良率不稳定等因素，这些一直是终端面板厂商头疼的问题。为了减少玻璃盖板上的缺陷影响产品使用价值。创视自动化推出系列视觉集成解决方案，为产线上下游企业赋能。

检测需求

在触摸板生产过程中，生产工艺问题可能导致整体质量不稳定，进而出现漏光、打磨不良等状况，而在喷砂环节中，喷砂不均匀可能导致未处理的区域较为光滑，形成亮点。针对这些不同类型的缺陷，需要使用不同的判定标准和照亮方式，确保正确识别和分类。针对客户需求，提出《创视自动化触摸板外观检测方案》，通计合理的检测流程设计、优化算法软件，加强数据训练和质量控制，精确定位产品各类缺陷。

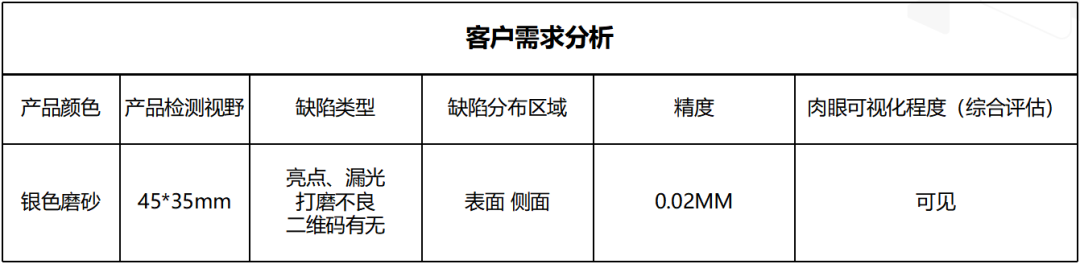

01、检测视野

根据客户产线定制，覆盖样品，单次拍摄一个；

02、检测对象

45*35mm银色磨砂触摸板；

03、缺陷类型

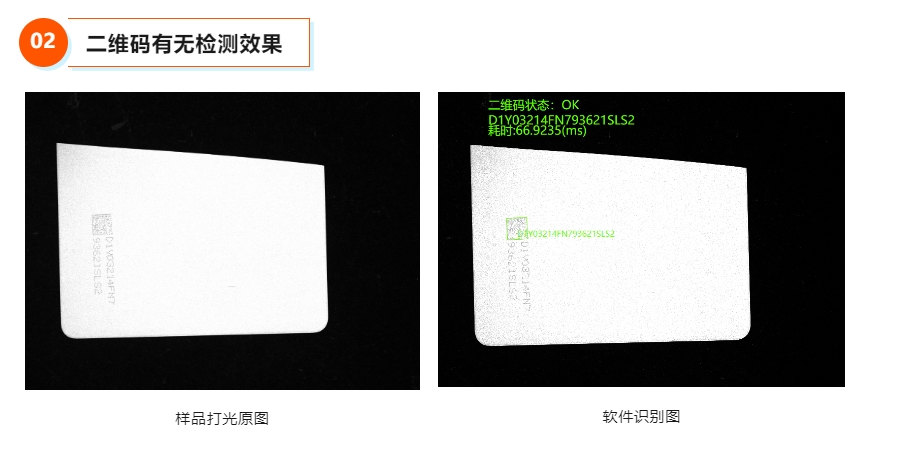

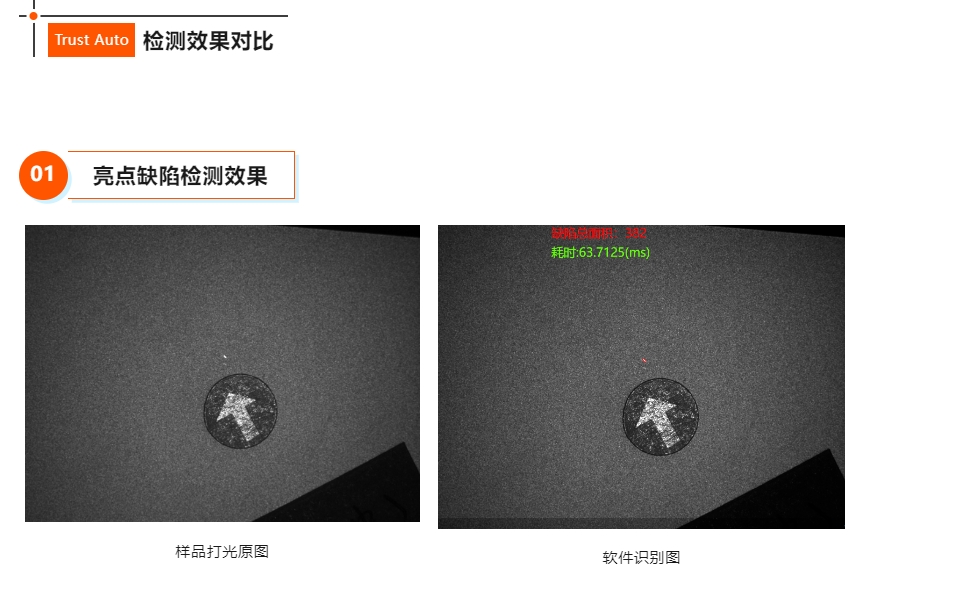

表面和侧面存在的亮点、漏光、打磨不良、二维码有无等缺陷；

04、缺陷标识

针对不同类别、位置图像进行定位和分类；

05、历史记录

自动记录产品姿态信息，检测过程中实时完成数据存储、分析和汇总，同自动化操作设备相结合，提出产线优化建议。

解决方案

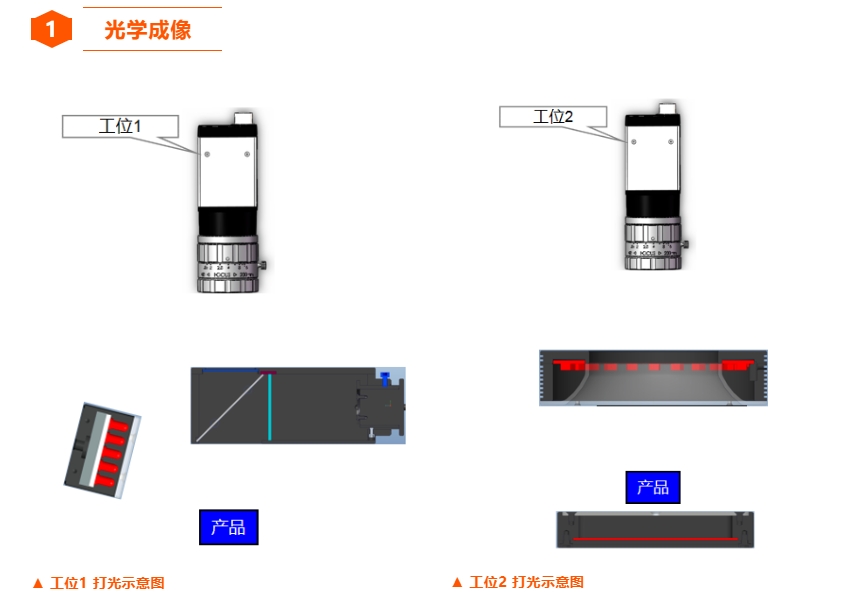

经过产品特性进行研判，因为产品为银色磨砂面，工程师根据不同的检测需求，设立多个工位，根据缺陷类型选用同轴平行光源、面光源、无影光源等光源打亮产品外观，搭配1200万黑白工业相机和FA镜头，获取到的不同图像中边缘对比度不同。在流水线上，分别设立两个工位同时检测表面及侧面，同时检测亮点、漏光、打磨不良、二维码有无等缺陷。其特征清晰成像，检测难度小。

2、软件识别

方案选用创视专业软件CS-Vison识别检测算法模块。检测算法用时70ms以内，每秒可以检测14个产品。算法支持多相机多工位联动，满足不同工位、不同缺陷检测需求。在运行数据界面，可根据需要自定义界面展示该方案的检测数据信息，包括缺陷类型占比分布，各个工位的检测算子的检测结果，产线检测任务数据统计，产品检测状态，显示判定结果及良率统计等生产参数，缺陷一目了然，真正做到灵活先进，为客户省时省力。该方案可以高效解决电子触摸屏乃至整个电子显示面板行业的痛点，目前已经广泛的应用在手机3C、半导体、新能源和汽车行业等领域。


创视自动化以机器视觉技术为核心，围绕工业视觉“缺陷检测、尺寸测量、识别计数、视觉定位”的基础上不断创新应用场景，推出的系列视觉检测方案，持续赋能企业自动化、智能化升级。帮助企业提高产品质量和生产效率，降低成本和误差。
