行业背景

在各种电子元器件中，线端子弹片质量直接关系产品导电性能。这类零部件体积小、结构精密，其中可能存在的弹片有无、间距误差以及凸起、凹陷、缺失的位置状态等细微缺陷，都可能导致设备接触不良、信号传输故障。传统人工检测难以应对高精度检测需求。

创视自动化专注视觉检测十年，针对性提出《线端子弹片检测方案》，通过双工位协同作业，实现从尺寸到状态的全维度精准检测。

检测需求

线端子弹片在生产过程中通常需要经历冲压、组装等环节，常见缺陷包括：

弹片缺失：

材料损耗或模具误差，部分产品可能出现弹片漏装，直接导致连接失效；

间距偏差：

弹片之间的距离超出设计公差，造成对接错位，影响信号传输稳定性；

位置异常：

弹片凸起过高、凹陷过深或倾斜，会导致接触不良，长期使用可能引发发热、短路等风险。

经过创视自动化视觉工程师实际走访发现，大部分企业依旧采用人工目检或依靠简单工具测量，检测精度严重不足，难以识别细微的间距偏差和位置异常；效率低下，单个产品检测需要耗时3-5秒以上并且单岗位随着连续检测时间延长误检率提升至5%-8%。

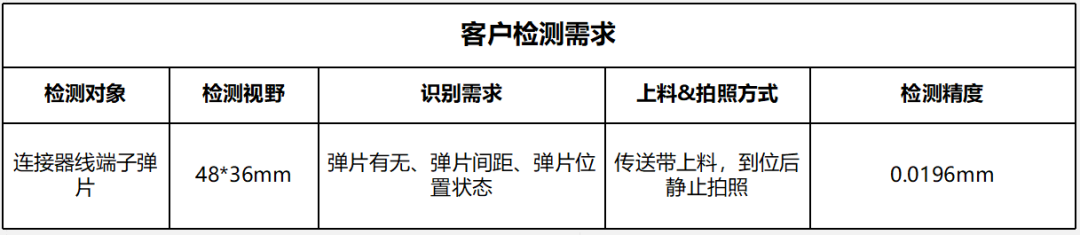

01检测视野

48*36mm

02检测对象

连接器线端子弹片

03检测速度

传送带上料，速度自行调整

04检测需求

同时检测弹片有无、弹片间距（相邻弹片中心距）、弹片位置状态（凸起、凹陷、缺失）三大类缺陷。

05历史记录

自动记录产品姿态信息，检测过程中实时完成数据存储、分析和汇总，同自动化操作设备相结合，提出产线优化建议。


解决方案

针对客户检测需求，创视自动化团队经过多次光学测试与算法模拟，最终选择“双工位分步骤检测方案”。工位一精准测量弹片间距，工位二全面判定位置状态，两者协同实现全维度质量把控。

视觉检测弹片方案

1 光学成像

结合检测需求和产品特性，硬件选型主要实现高分辨率、低畸变、强对比度三个目标。

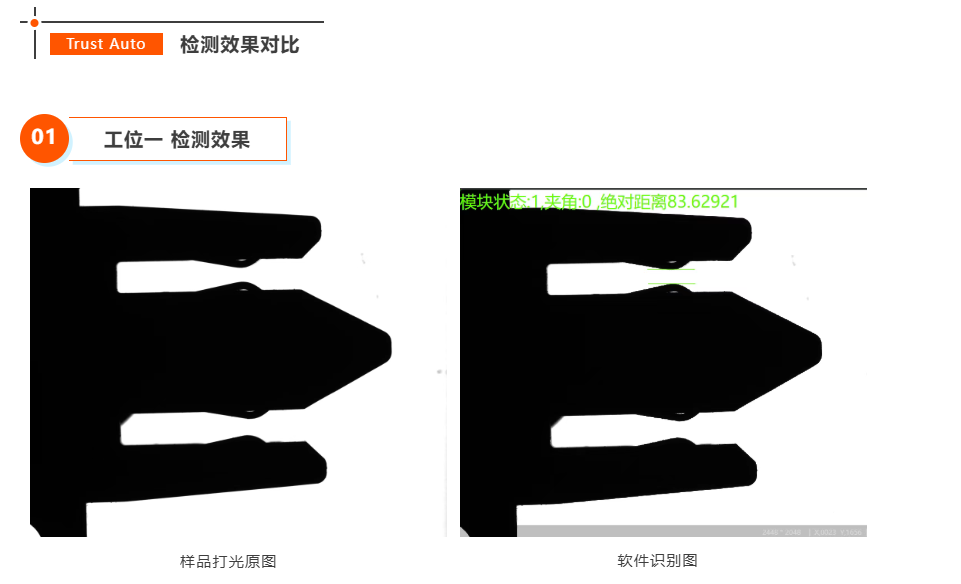

工位一配备500W黑白工业相机，以高帧率捕捉弹片图像，确保运动状态下成像清晰；搭配0.18倍远心镜头，可消除透视误差，保证不同位置弹片成像比例一致，提升间距测量精度；搭配平行面光源打亮轮廓边缘，相机单像素精度0.0196mm，满足客户±0.05mm的间距公差检测需求。

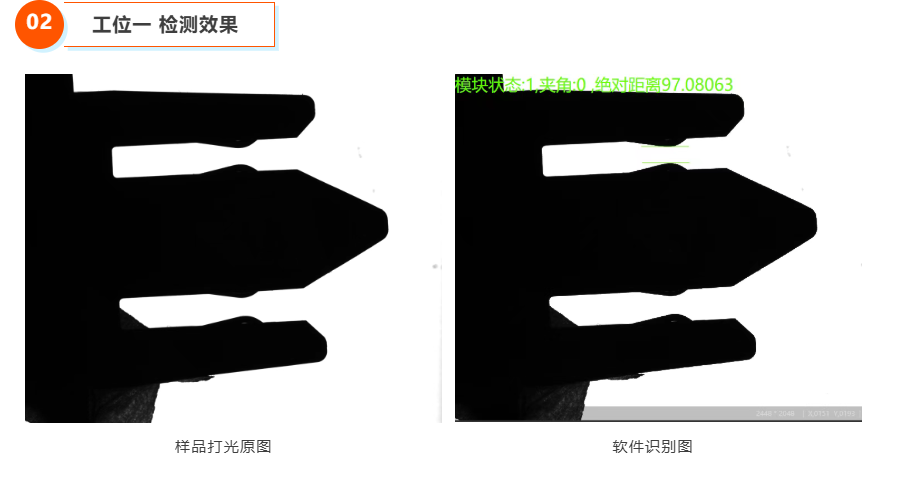

工位二采用500W黑白工业相机，从侧面拍摄弹片侧面轮廓，捕捉位置状态细节；同步采用0.18倍远心镜头，保证图像一致，节省算法处理时间。光源选用2个创视自动化线光源，以对射方式从侧面形成线性强光，凸显弹片与基座的高度差，清晰区分凸起、凹陷状态。

2软件识别

方案搭配使用创视工业算法软件，通过亚像素级边缘提取，精准计算弹片间距。以边缘中心点为基准，自动识别每个弹片的中心位置，排除因弹片轻微倾斜导致的误差；同时根据客户生产现场，在算法中额外增加批量标注等功能，算法自动学习弹片排布规律，即使传送带上出现多排产品也能逐一检出，无需人工干预。通过少量样本训练优化判定标准，适应不同材质、不同规格弹片的检测需求。


应用拓展

《创视自动化线端子弹片检测方案》可以根据不同产品特性进行批量复制，拓展应用到不同领域：

连接器检测：

检测针脚间距、高度、弯曲等缺陷，采用类似双工位方案，适配不同规格连接器；

端子排检测：

针对多排端子的排列整齐度、焊接质量，优化光源与算法，实现批量检测；

精密冲压件检测：

如弹片、触点等小型金属件的尺寸与外观缺陷，通过调整视野与布光方式快速适配。

创视自动化以机器视觉技术为核心，围绕工业视觉“缺陷检测、尺寸测量、识别计数、视觉定位”的基础上不断创新应用场景，推出的系列视觉检测方案，持续赋能企业自动化、智能化升级。帮助企业提高产品质量和生产效率，降低成本和误差。
