同样一片晶圆，少了这一步，成品价格差10倍
随着技术突破，国产芯片已经从之前的“能不能造出来”延伸到“能不能造出更可靠、更高溢价”的芯片。芯片厂商从同一家晶圆厂采购同一批次的12英寸晶圆，流片参数完全一致，最终的流向市场不同，最终收益同样相差极大。其中一家芯片只能用于消费电子市场，单颗均价仅有0.7元，而另外一家就能进入车企供应链，行业平均客单价8元。价格相差10倍。原料都是同一批晶圆，拉开价格差距的核心就在全流程质检。
1 芯片价值分级标准

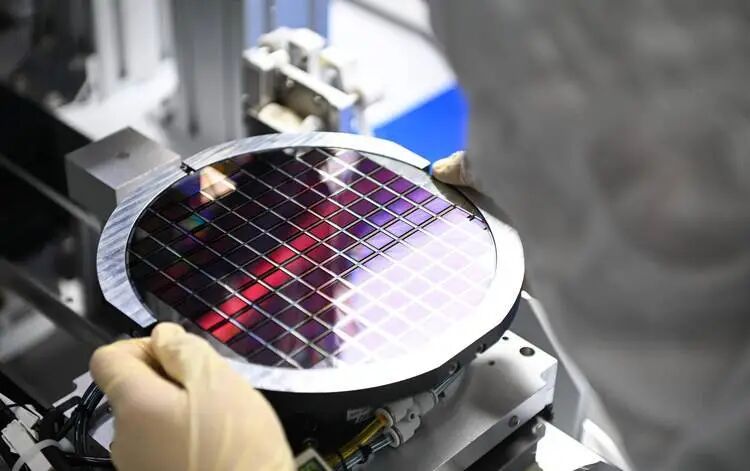

就算是同样一片晶圆，经过分割生产的晶粒最后也会被分成：商业级、工业级、车规级、军工级四个等级，不同等级质检价格相差几倍到十几倍不等。分级的核心标准就是芯片的可靠性与缺陷容忍度：其中商业级芯片允许的缺陷率为千分级，车规级芯片执行AEC-Q100标准，要求缺陷率低百万分之一，而最高等级的军工级缺陷率要求低于十亿分之一。 单凭人眼希望完成高精度缺陷检出，基本不可能实现。唯一办法就是通过高精度视觉检测进行全流程质检。从晶圆制造环节的纳米级图形套刻、划痕颗粒检测，到封测环节的固晶偏移、焊线虚焊、引脚共面度识别，整个流程上千道工序，通过机器视觉捕捉微米级甚至纳米级的微小缺陷。
2 传统芯片生产检测困局
大多数国产芯片生产企业，特别是中小IDM厂、封测厂依旧采用人工抽检+通用设备粗检的模式，单张晶圆的利用率不到50%，成本只能投入内卷严重的消费级市场。主要原因有三个：
精度不达标 采用人工检测，即使是借助显微镜，物理极限就是20μm。而车规级芯片要求检测微米级隐裂、虚焊、颗粒缺陷，根本无法实现。而通用的AOI设备只能识别预设的明显缺陷，面对形态多变的微小缺陷，漏检率远超车规级预设标准。 错检率过高 部分企业为了降低漏检率，将检测阈值放宽，导致大量无缺陷的合格芯片被当成不良品报废，同一片晶圆的有效利用率不足60%，成本居高不下。 无法全程追溯 不仅是军工级，车规级、工业级芯片同样要求芯片零缺陷，并且整个生产流程可追溯。常规的检测模式缺少标准化的缺陷数据留存，出现质量问题，无法准确定位缺陷来源，无法通过AEC-Q100、ISO26262等强制认证。
部分芯片生产企业使用的高端检测设备成本高昂，并且交货周期较长，整个交付过程容易受地缘政治影响。部分国内中小芯片生产企业根本用不起。
3 国产视觉检测替代方案
随着市场需求不断扩大，大量国产视觉检测方案已经陆续完成替代，实现亚微米级检测精度，适配从晶圆制造到封测的全场景需求。
硬件层面

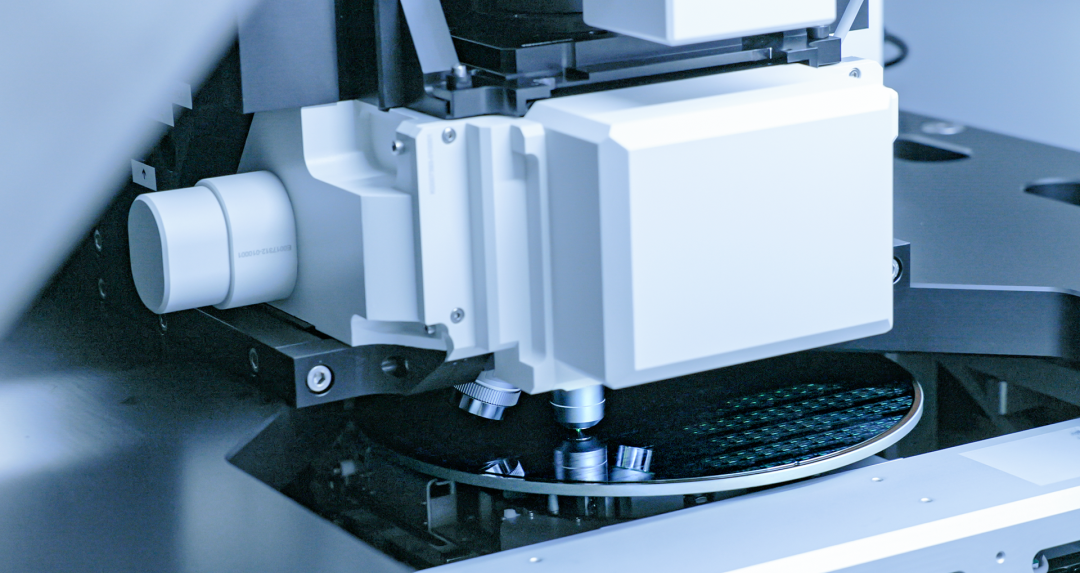

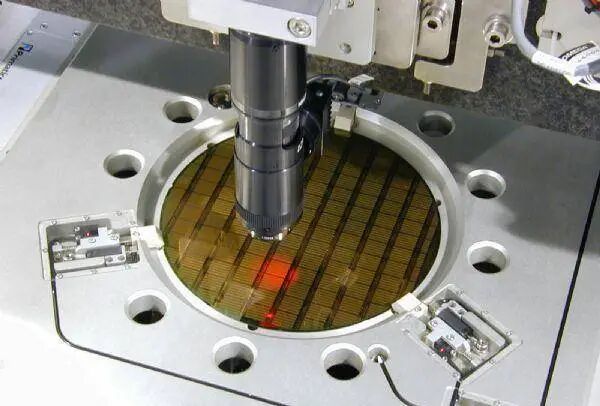

通过超高分辨率工业相机与定制化显微光学系统，实现纳米级成像精度，捕捉晶圆划痕、颗粒污染、固晶偏移、焊线虚焊等全类型微小缺陷，缺陷检出率达99.99%，漏检率满足车规级芯片的检测要求。
算法层面
随着深度学习+AI算法，海量芯片缺陷样本学习，目前，算法已经实现自动区分真实缺陷与工艺正常偏差，误报率3%以下。同时，软件可以实现全流程检测数据永久存档，每一颗芯片的缺陷图像、生产数据全链路可追溯，适配不同分类标准检测需求。
在芯片生产行业，能否稳定完成晶圆制造，设计出高性能芯片，决定了企业能不能“活下去”。而真正决定企业能不能活得更好，实现稳定增长的核心则在于生产全流程中的视觉检测。
创视自动化以机器视觉技术为核心，融合先进光学成像技术与 AI 算法，围绕工业视觉在缺陷检测、尺寸测量、识别计数、视觉定位等基础能力上不断拓展与创新应用场景，推出系列稳定可靠的视觉检测解决方案，持续赋能企业自动化与智能化升级，帮助企业提升产品质量与生产效率，降低生产成本与人为误差。
