行业背景

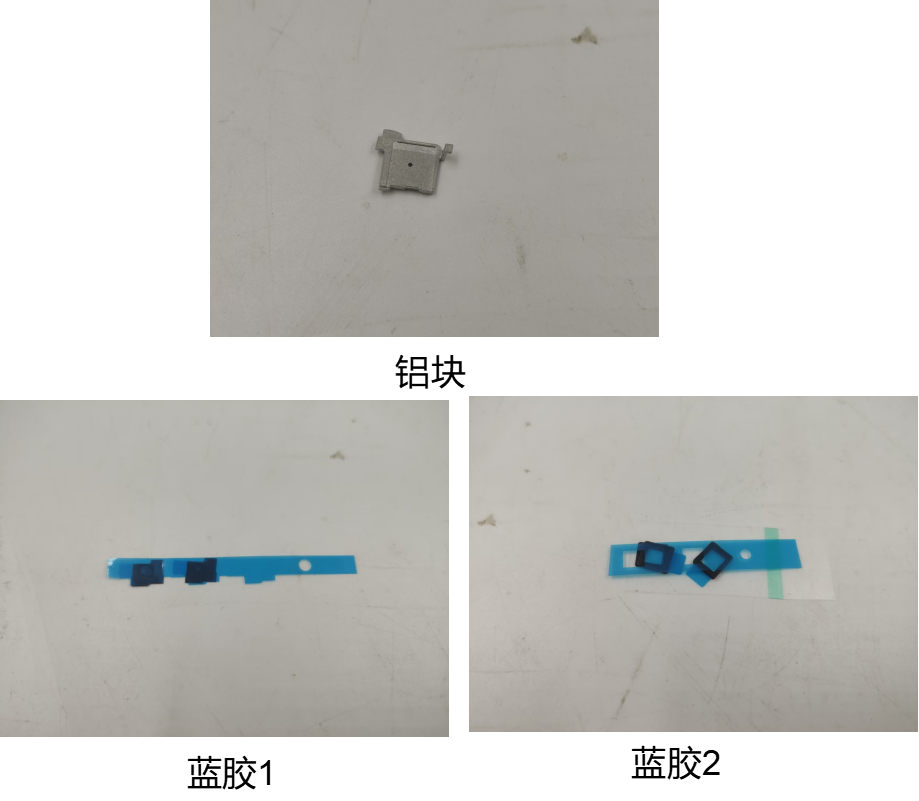

在各种3C电子、新能源设备散热组件中，铝块表面蓝胶主要承担绝缘防护、制程保护和缓冲密封的作用。蓝胶位置偏差直接影响产品性能与良率。创视自动化针对客户双面贴胶的生产工艺痛点，打造集定位引导、贴合复检的全流程方案，定位精度±0.05mm，解决传统贴合生产工序中精度低、误检高、换型难等问题。

蓝胶贴合工序对精度和一致性要求较高，人工检测和常规视觉检测方案通常面临同样难题：

精度不足

根据行业内部数据，人工贴合依靠冶具和经验，精度普遍保持在0.1左右，并且一致性难以保证；

反光影响

铝块金属表面自带反光，常规光源下容易导致成像边缘模糊，无法满足企业高精度量产需求；

换型成本高

小批量、多品种订单逐步成为企业常态，更换铝块规格和蓝胶样式，需要重新培训质检标准、调试检测设备，整体调试周期较长，难以满足企业生产需求。


针对蓝胶贴合检测共性难题，创视自动化依托十余年视觉技术积累，从成像、算法、产线复制三个维度实现全面突破。

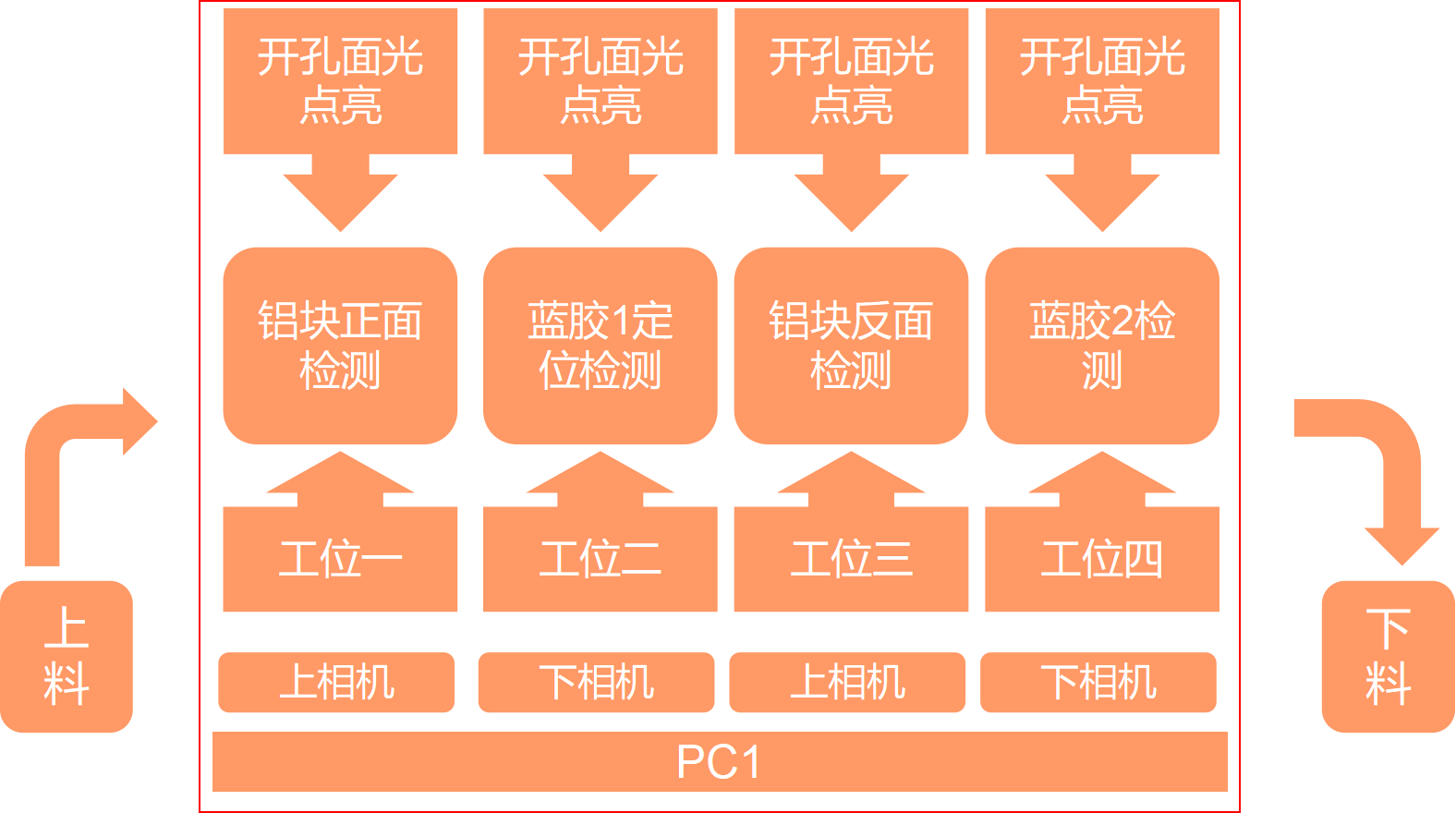

客户采用冶具上料，静止拍照的生产模式，多工位协同布局，覆盖蓝胶正反面定位、贴合四道工序，引导贴合后自动完成复检，实现“定位、贴合、检测”自动化生产。


硬件层面：

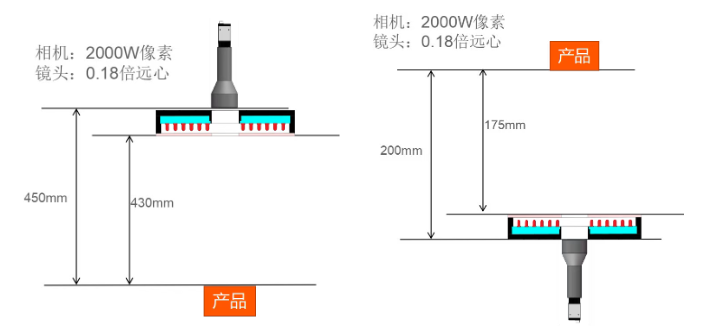

四个检测工位同步搭载2000万黑白工业相机+0.18倍远心镜头。捕捉轻微边界变化，消除普通镜头导致的透视畸变。配套开孔面光源，均匀照亮，针对性解决铝块反光导致的边缘模糊、中心过曝等问题。


软件层面：

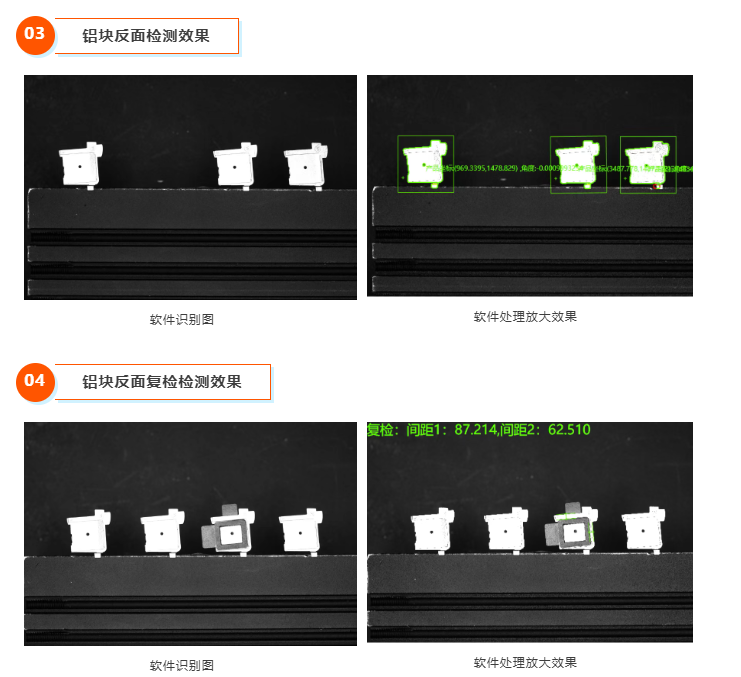

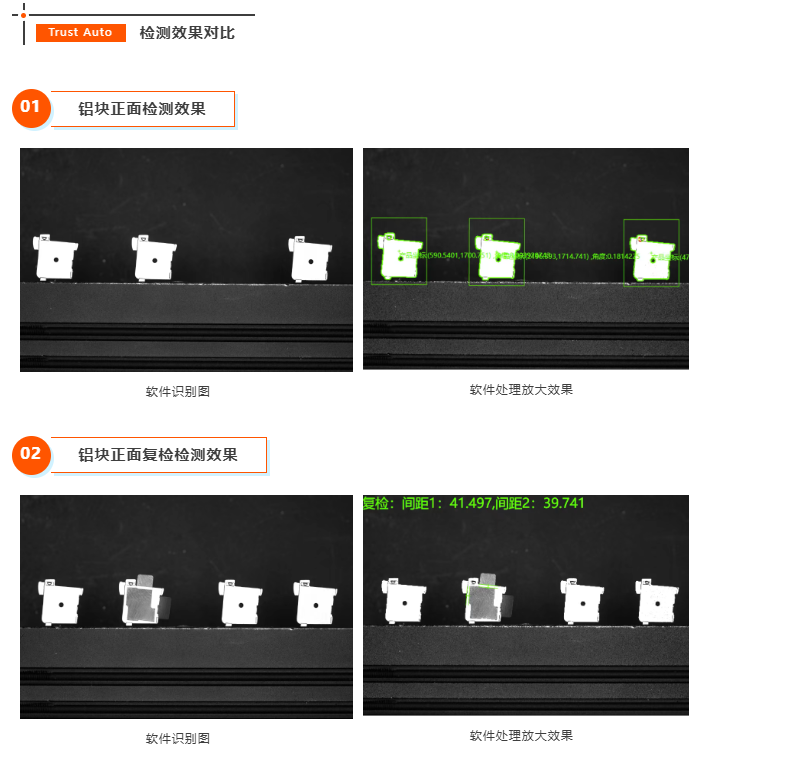

创视工业算法软件内置多种算法，通过亚像素级灰度提取，重复定位精度0.5个像素，对应实际物理精度0.006mm，定位检测准确率99.5%，远超行业平均标准。软件针对铝块位置进行统一标定，工件正反面翻转后，位置基准不变，彻底消除工件翻转导致的累计误差。

方案优势

创视自动化铝块蓝胶贴合检测方案在多家3C电子生产企业实现项目落地，蓝胶贴合良率提升至99.5%，显著降低人工成本，相较人工检测和传统视觉检测方案优势明显：

高精度：

算法重复性定位精度可达0.5像素（约0.006mm），远高于±0.05mm的工艺要求。

自动复检：

蓝胶贴合完成后，系统自动完成二次检测，超出阈值自动报警，不用额外增加检测工位。

柔性生产：

支持客户自行编辑检测模板，新增产品无需专业工程师上门调试，快速响应多品种生产需求。

系列方案优势

方案不仅应用在铝块蓝胶贴合场景，在各种高精密贴装工序中都能适用。

3C电子行业：

应用范围包括手机中框双面胶贴合、电池壳保护膜贴装、散热模组绝缘片对位等场景；

新能源行业：

包括电芯极耳贴胶、铝壳绝缘片贴合、汇流排缓冲垫定位等工序；

汽车电子领域：

涵盖车载控制器密封胶贴合、连接器绝缘件装配、传感器膜片对位等高精度要求工序。

同时方案对接工厂MES系统，工件位置、贴合数据、复检结果同步上传，帮助企业实现产品全生产周期追溯。

创视自动化以机器视觉技术为核心，融合先进光学成像技术与 AI 算法，围绕工业视觉在缺陷检测、尺寸测量、识别计数、视觉定位等基础能力上不断拓展与创新应用场景，推出系列稳定可靠的视觉检测解决方案，持续赋能企业自动化与智能化升级，帮助企业提升产品质量与生产效率，降低生产成本与人为误差。
