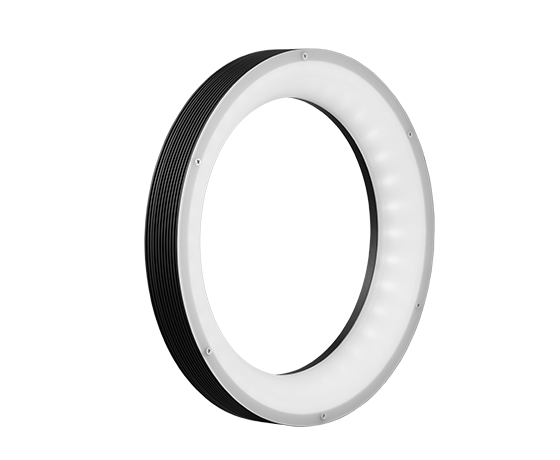

环形无影光CSR-196

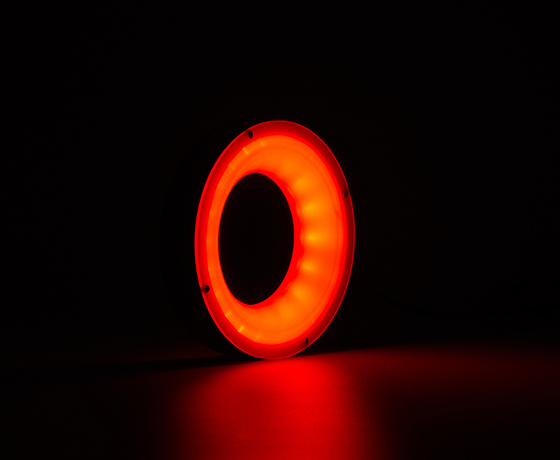

环形无影光-CSR-116 (1)

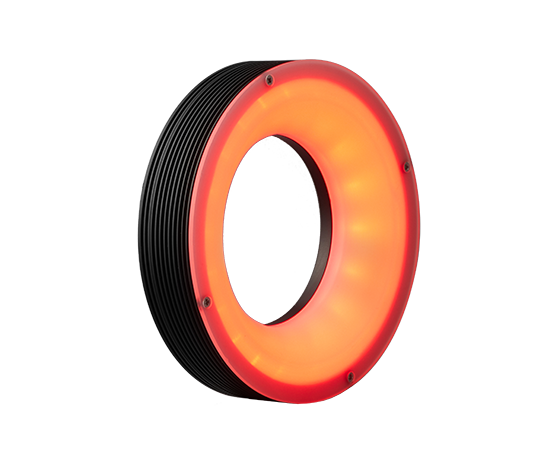

环形无影光-CSR-116 (2)
环形无影光CSR-196
环形无影光-CSR-116 (1)
环形无影光-CSR-116 (2)

环形无影光源

40大系列1000款标准化产品，20000个非标定制方案

立即咨询 产品报价 产品演示

产品介绍

产品概述

环形无影光源的高亮LED经结构优化设计阵列而成,光线经过特殊漫射板后,在正下方形成一片均匀照明区域。

应用范围

1、高反光不平整表面缺陷。

2、医用药品铝箔包装检测。

3、光滑金属手机外壳字符检测。

4、易拉盖缺陷检测。

5、高亮IC塑料封装丝印检测。

命名说明

CSR-116-R

① ② ③

说明：①代表环形无影光源。②代表光源外径，单位为mm。③光源颜色：R、G、B、W等。


型号参数

请选择光源型号
CSR-80
CSR-132
CSR-166
CSR196
CSR-116
请选择颜色
红/蓝白绿
请选择功率(w)
4.00/6.00
9.5/14.50
13.00/19.00
14.50/21.60
8.00/12.00
请选择尺寸直径(mm)
Φ80*26.5
Φ132*25.5
Φ166*25.5
Φ196*25.5
Φ116*26.5
请选择发光区(mm)
Φ72.4
Φ119
Φ150
Φ180
Φ100
光源型号 颜色 功率(w) 尺寸直径(mm) 发光区(mm) 下载文档
CSR-80 红/蓝白绿 4.00/6.00 Φ80*26.5 Φ72.4
尺寸图  / 说明书  / 3D
CSR-132 红/蓝白绿 9.5/14.50 Φ132*25.5 Φ119
3D  / 说明书  / 尺寸图
CSR-166 红/蓝白绿 13.00/19.00 Φ166*25.5 Φ150
3D  / 说明书  / 尺寸图
CSR196 红/蓝白绿 14.50/21.60 Φ196*25.5 Φ180
尺寸图  / 说明书  / 3D
CSR-116 红/蓝白绿 8.00/12.00 Φ116*26.5 Φ100
