产品介绍

产品概述

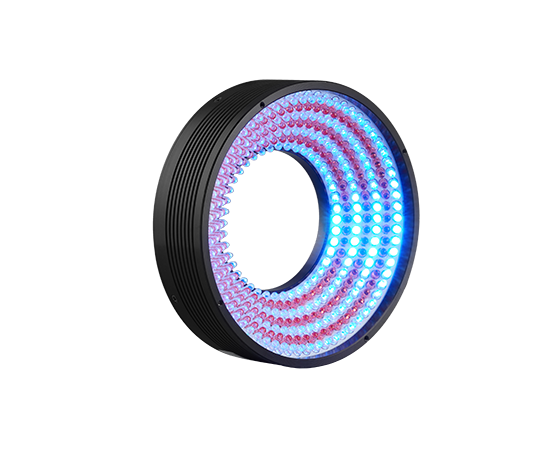

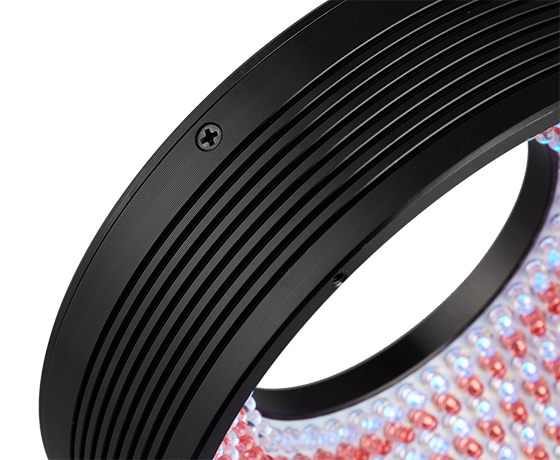

环形光源由LED经结构优化设计阵列而成，性能稳定安装方便。以不同照射角度、不同颜色组合直接照射在被测物体上，可避免阴影现象，凸显成像特征。也可结合漫射板使用，使光线更均匀、柔和。是机器视觉中应用为广泛的光源之一。

应用范围

1、IC等半导体产品外观字符检测。2、PCB电路基板与元件检测。3、产品包装外观、标签检测。4、圆形产品尺寸测量。5、电子元器件字符检测。

命名说明

CR-12030-R

① ② ③ ④

说明：①代表环形光源。

②代表光源外径，单位为毫米(mm)。③代表光源照射角度，单位为度(°)。④光源颜色：R、G、B、W等。

型号参数

请选择光源型号

CR-2575

CR-3475

CR-4090

CR-4265

CR-5015

CR-5030

CR-5045

CR-5260

CR-5390

CR-5480

CR-6000

CR-6030

CR-6060

CR-6390

CR-7390

CR-7430

CR-7460

CR-9030

CR-9045

CR-9070

CR-9080

C-9600

CR-10090

CR-10570

CR-11600

CR-12030

CR-12050(4)

CR-12050(7)

CR-12060

CR-12070

CR-12080

CR-12090

CR-13220

CR-14600

CR-15030

CR-15060

CR-15090

CR-17020

CR-17200

CR-18030

CR-18060

CR-18090

CR-20820

CR-20860

CR-21300

CR-26060

CR-27220

CR-35030

请选择颜色

红/蓝白绿

请选择功率(w)

0.6/0.9

0.6/0.90

0.4/0.7

1.20/1.70

1.40/2.10

1.20/2.00

1.40/2.20

1.60/2.40

0.60/1.00

1.60/2.50

1.80/2.70

1.90/2.80

2.60/3.90

3.80/5.80

4.80/7.20

1.50/2.20

5.60/8.40

3.00/4.80

7.80/11.80

9.50/14.30

6.50/10.00

6.40/9.50

5.00/8.00

5.20/8.60

6.50/9.50

8.40/13.00

13.00/19.00

7.60/11.50

3.00/4.60

14.10/21.50

10.60/16.00

10.20/15.60

7.80/11.40

11.00/16.50

6.30/9.50

30.00/45.00

12.00/18.00

18.30/27.50

请选择尺寸直径(mm)

Φ25*21

Φ34*21

Φ40*21.50

Φ50*20

Φ50*22

Φ52*22

Φ53*19

Φ54*22

Φ60*9

Φ60*22

Φ60*23

Φ63*19.50

Φ73*19.50

Φ74*22

Φ90*23

Φ90*20

Φ96*10

Φ100*20

Φ105*22

Φ116*10

Φ120*25

Φ120*35

Φ120*32.5

Φ120*24

Φ120*22

Φ120*18

Φ132*20

Φ146*11

Φ150*26

Φ150*20

Φ170*24

Φ172*10

Φ180*29

Φ180*21

Φ180*20

Φ208*25

Φ208*24

Φ213*11

Φ260*27

Φ272*22

Φ350*31

请选择发光区(mm)

Φ25

Φ34

Φ40

Φ50

Φ52

Φ53

Φ54

Φ60

Φ63

Φ73

Φ74

Φ90

Φ96

Φ100

Φ105

Φ116

Φ120

Φ132

Φ146

Φ150

Φ170

Φ172

Φ180

Φ208

Φ213

Φ260

Φ272

Φ350

光源型号	颜色	功率(w)	尺寸直径(mm)	发光区(mm)	下载文档
CR-2575	红/蓝白绿	0.6/0.9	Φ25*21	Φ25
CR-3475	红/蓝白绿	0.6/0.90	Φ34*21	Φ34
CR-4090	红/蓝白绿	0.4/0.7	Φ40*21.50	Φ40
CR-4265	红/蓝白绿	1.20/1.70	Φ34*21	Φ34
CR-5015	红/蓝白绿	1.40/2.10	Φ50*20	Φ50
CR-5030	红/蓝白绿	1.20/2.00	Φ50*20	Φ50
CR-5045	红/蓝白绿	1.40/2.20	Φ50*22	Φ50
CR-5260	红/蓝白绿	1.20/2.00	Φ52*22	Φ52
CR-5390	红/蓝白绿	1.60/2.40	Φ53*19	Φ53
CR-5480	红/蓝白绿	1.40/2.10	Φ54*22	Φ54
CR-6000	红/蓝白绿	0.60/1.00	Φ60*9	Φ60
CR-6030	红/蓝白绿	1.40/2.10	Φ60*22	Φ60
CR-6060	红/蓝白绿	1.60/2.50	Φ60*23	Φ60
CR-6390	红/蓝白绿	1.80/2.70	Φ63*19.50	Φ63
CR-7390	红/蓝白绿	1.40/2.10	Φ73*19.50	Φ73
CR-7430	红/蓝白绿	1.90/2.80	Φ74*22	Φ74
CR-7460	红/蓝白绿	2.60/3.90	Φ74*22	Φ74
CR-9030	红/蓝白绿	3.80/5.80	Φ90*23	Φ90
CR-9045	红/蓝白绿	4.80/7.20	Φ90*23	Φ90
CR-9070	红/蓝白绿	4.80/7.20	Φ90*20	Φ90
CR-9080	红/蓝白绿	3.80/5.80	Φ90*20	Φ90
C-9600	红/蓝白绿	1.50/2.20	Φ96*10	Φ96
CR-10090	红/蓝白绿	5.60/8.40	Φ100*20	Φ100
CR-10570	红/蓝白绿	3.00/4.80	Φ105*22	Φ105
CR-11600	红/蓝白绿	1.60/2.40	Φ116*10	Φ116
CR-12030	红/蓝白绿	3.00/4.80	Φ120*25	Φ120
CR-12050(4)	红/蓝白绿	7.80/11.80	Φ120*25	Φ120
CR-12050(7)	红/蓝白绿	7.80/11.80	Φ120*35	Φ120
CR-12060	红/蓝白绿	9.50/14.30	Φ120*32.5	Φ120
CR-12070	红/蓝白绿	6.50/10.00	Φ120*24	Φ120
CR-12080	红/蓝白绿	6.40/9.50	Φ120*22	Φ120
CR-12090	红/蓝白绿	5.00/8.00	Φ120*18	Φ120
CR-13220	红/蓝白绿	5.20/8.60	Φ132*20	Φ132
CR-14600	红/蓝白绿	1.90/2.80	Φ146*11	Φ146
CR-15030	红/蓝白绿	6.50/9.50	Φ150*26	Φ150
CR-15060	红/蓝白绿	8.40/13.00	Φ150*26	Φ150
CR-15090	红/蓝白绿	13.00/19.00	Φ150*20	Φ150
CR-17020	红/蓝白绿	7.60/11.50	Φ170*24	Φ170
CR-17200	红/蓝白绿	3.00/4.60	Φ172*10	Φ172
CR-18030	红/蓝白绿	14.10/21.50	Φ180*29	Φ180
CR-18060	红/蓝白绿	10.60/16.00	Φ180*21	Φ180
CR-18090	红/蓝白绿	10.20/15.60	Φ180*20	Φ180
CR-20820	红/蓝白绿	7.80/11.40	Φ208*25	Φ208
CR-20860	红/蓝白绿	11.00/16.50	Φ208*24	Φ208
CR-21300	红/蓝白绿	6.30/9.50	Φ213*11	Φ213
CR-26060	红/蓝白绿	30.00/45.00	Φ260*27	Φ260
CR-27220	红/蓝白绿	12.00/18.00	Φ272*22	Φ272
CR-35030	红/蓝白绿	18.30/27.50	Φ350*31	Φ350
