视觉检测赋能精密制造，突破传统质检瓶颈

时间：2025-03-28 14:20:00 浏览：31次

现在的各类电子设备中，半导体芯片、精密电子元器件的存在越来越多。当上面的晶体管尺寸缩小到毫米、微米级，单纯依靠传统的人工质检已经无法完成预定的生产任务。而机器视觉检测凭借自身高精度、智能化、高效率的特点，在各类精密制造场景中，逐步取代人工质检，成为微小元器件检测领域的核心力量。

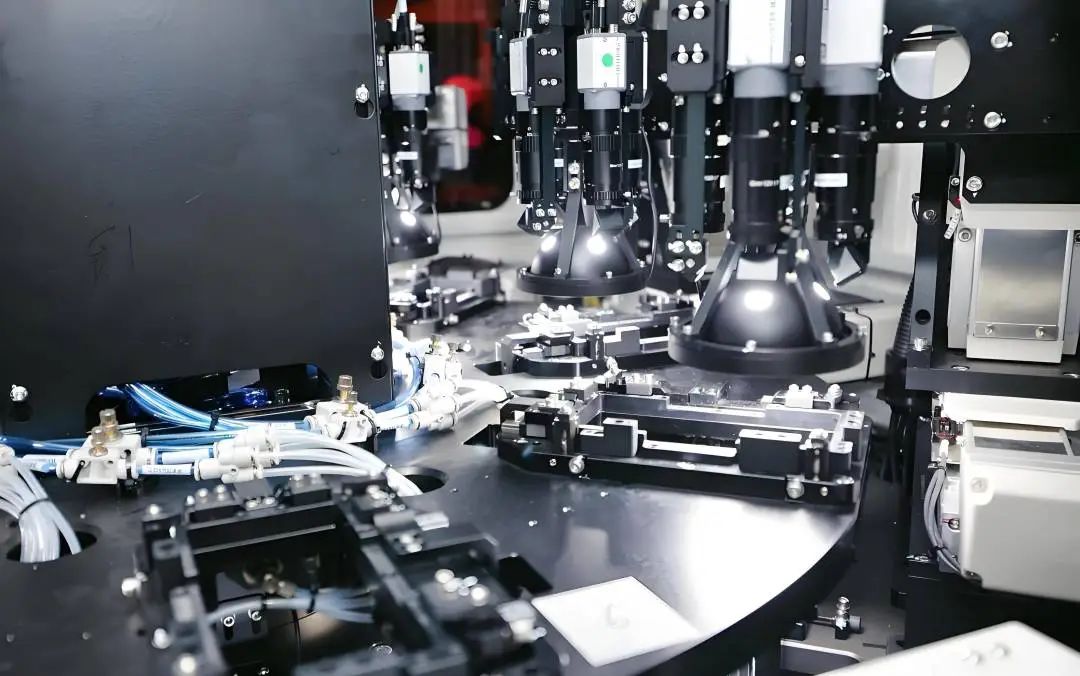

视觉检测方案

微米级检测困境

1、尺寸测量

以常见的3nm芯片为例，芯片上密布的晶体管宽度仅相当于12个硅原子排列，就算使用常规的光学显微镜依旧难以捕捉上方的细微缺陷。

2、结构复杂

一块PCB板上的精密焊点、IGBT模块的散热平面度要求达到微米级，需要人工判断是否倾斜、焊点是完整等问题，人工检漏检率高达20%以上。

3、效率低下

一条常规电子元件生产线，生产速度可达每分钟200片，单纯使用人工检测根本无法满足企业量产需求。

根据行业内部统计，全球因微小元件缺陷导致的产品召回每年造成超过50亿美元损失。在次背景下，非接触式、高精度的机器视觉检测技术成为破局关键。

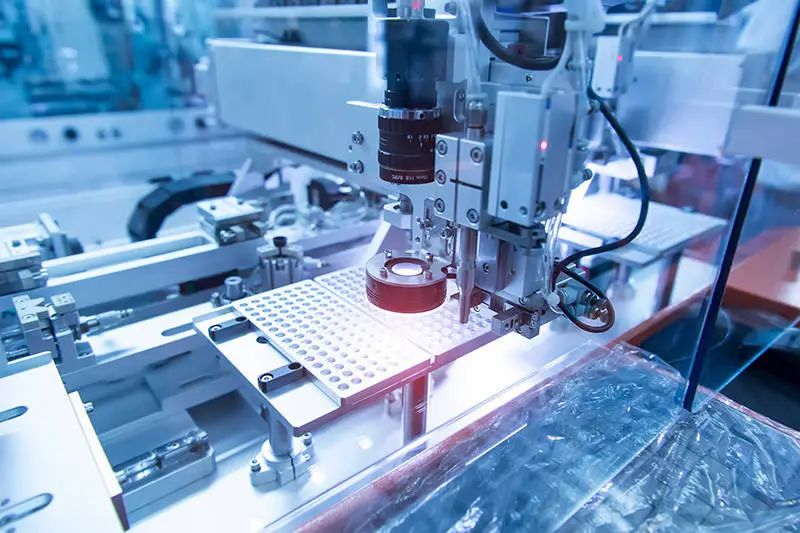

视觉检测缺陷方案

机器视觉赋能微小元件检测

2D视觉

亚像素定位：

通过CCD相机与专用视觉光源匹配，采集到的图像分辨率最高可达1微米以下，可以轻松检测各种元器件表面划痕、缺角等缺陷。

深度学习算法：

通过训练缺陷样本库，可识别传统规则算法遗漏的纳米级瑕疵，检测准确率达99.6%。

3D视觉

结构光与ToF技术：

通过激光扫描获取元件三维点云数据，实现高度、平面度等参数的精确测量。

多模态融合：

结合红外、光谱等技术，对元件内部结构进行无损检测，

动态检测

高速成像系统：

采用高速激光相机，采集运动过程中的图像特征，直接在线完成检测。

闭环控制：

通过视觉反馈实时调整生产参数，自动修正路径，确保器件形状符合设计值。

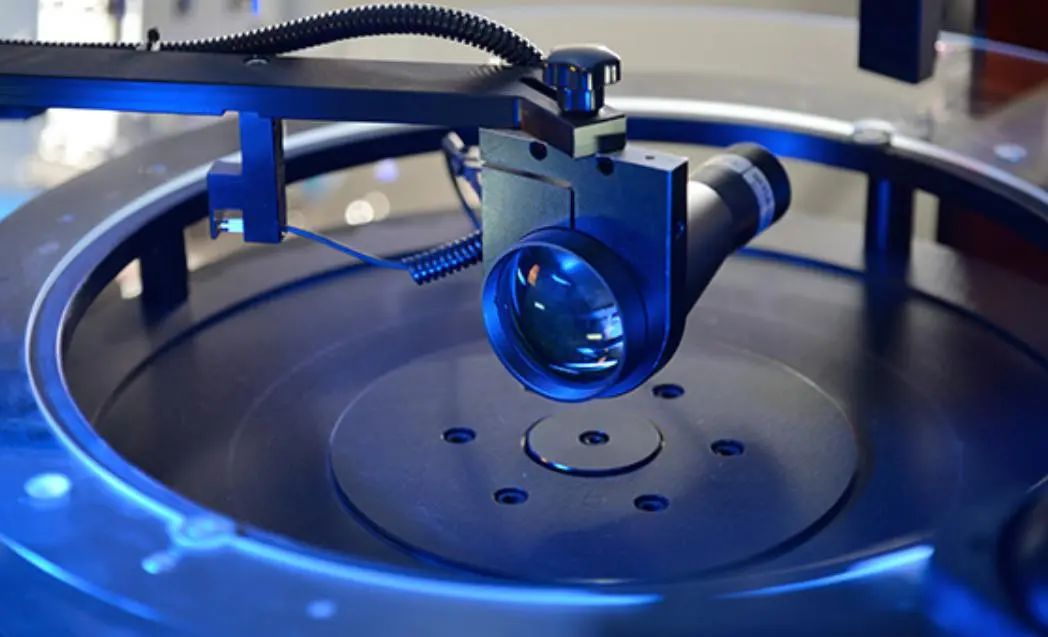

机器视觉检测方案

行业应用

半导体行业

晶圆检测：

生产企业在半导体封装环节加入微米级尺寸测量，漏检、错检率平均下降20%以上。

PCB板缺陷检测：

苹果采用树脂涂层铜箔后，通过机器视觉检测系统检测层压过程中的细微划痕，避免芯片短路风险。

电子元器件

电容/排针检测：

生产企业通过机器视觉检测设备结合自动化生产设备，完成自动上料、缺陷分类，将检测效率提升至每分钟120片，漏检率低于千万分之一。

医疗航空

在某医疗器械生产车间，采用机器视觉检测系统，以0.01mm精度扫描手术器械。通过多模态融合技术，该方案可同时检测器械闭合度、表面光洁度与尺寸精度。某三甲医院采用后，手术器械故障率下降90%，单台设备年检测量超50万件。

机器视觉缺陷检测方案

随着工业自动化、智能化程度不断加深，机器视觉检测技术正在从单一的缺陷、尺寸检测向全流程质量管控推进，企业通过视觉检测系统与MES系统的深度集成，实现缺陷数据实时追溯与工艺参数动态优化。在未来，机器视觉将成为连接物理世界与数字孪生的核心纽带，推动制造业向智能化、精细化迈进。从芯片制造到医疗器械，在各种精密制造场景中，视觉检测技术正以高效、精准的新姿态，重塑工业质量标准。
